功能特点:
最大支持分辨率:720H。
16路CVBS接口,4路模拟音频接口;
支持四路CVBS输入合成一路SD或HD输出;
支持热插拨,支持音视频信号一起切换;
规格参数:
产品型号 | PMAX-IN CVBS16 |

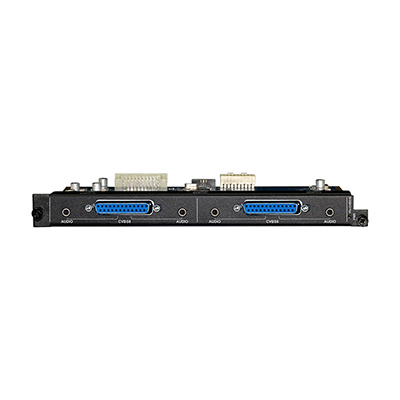

接口 | 2个DB25母接口(配DB25转接线:RCA视频母接头), 4个3.5mm音频座 |
视频增益 | 0 dB |
带宽 | 150MHz @ -3dB |
制式 | NTSC、PAL(480i/NTSC,576i/PAL) |
微分相位误差 | 0.1°, 3.58-4.43 MHz |
微分增益误差时 | 0.1% , 3.58-4.43 MHz |
切换速度 | 200 ns(最长时间) |
信号类型 | 复合视频(CVBS)与模拟音频 |
最小/最大电平 | 模拟信号: -2V/+2V |
阻抗 | 75 Ω |
回波损耗 | <-30dB@5MHz |
产品重量 | 约0.5KG |
最大功耗 | 15W |
系统连接图:
