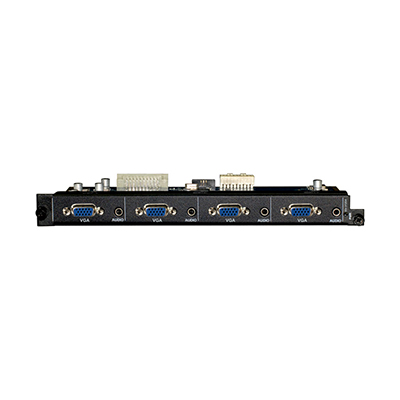

快捷 PMAX-IN VGA4
VGA输入卡
功能特点：
4路DB15母接口输入，3.5mm音频座；
支持VGA,CVBS,YPbPr任意一种信号输入，可自动识别输入信号源；
支持热插拔，支持音视频信号一起切换；
支持模拟音频输入；
最大支持分辨率：
HDPC：1920x1080P@60；
HDTV：1920x1080P@60。
规格参数：
| 产品型号 | PMAX-IN VGA4 |
| 接口 | DB15接口，3.5mm音频座 |
| 复合视频 | CV |
| 增益 | 0 dB |
| 带宽 | 150MHz @-3dB |
| 微分相位误差 | 0.1°,3.58-4.43 MHz |
| 微分增益误差时 | 0.1% , 3.58-4.43 MHz |
| 信号强度 | 1Vpp :复合视频（CVBS） |
| 最小/最大电平 | 模拟信号: -2V/+2V |
| 输入阻抗 | 75 Ω |
| 回波损耗 | <-30dB@5MHz |
| 分量视频 | YPbPr |
| 增益 | 0 dB |
| 带宽 | 350MHz @ -3dB |
| 微分相位误差 | 0.1°,3.58-4.43 MHz |
| 微分增益误差时 | 0.1% , 3.58-4.43 MHz |
| 信号强度 | 1Vpp :（分量视频中的Y）0.3Vpp: (分量视频中的PbPr/CbCr ) |
| 最小/最大电平 | 模拟信号: -2V/+2V |
| 输入阻抗 | 75Ω |
| 回波损耗 | <-30dB@5MHz |
VGA视频 | |
| 增益 | 0 dB |
| 带宽 | 380 MHz |
| 信号强度 | 0.63Vpp 到 0.9 Vpp |
| 最小/最大电平 | RGB信号:0V/1.0V |
| HV信号 | 0V/5.0V |
| 输入阻抗 | 75Ω |
| 回波损耗 | <-30dB@5MHz |
| 产品重量 | 约0.5KG |
| 最大功耗 | 20W |

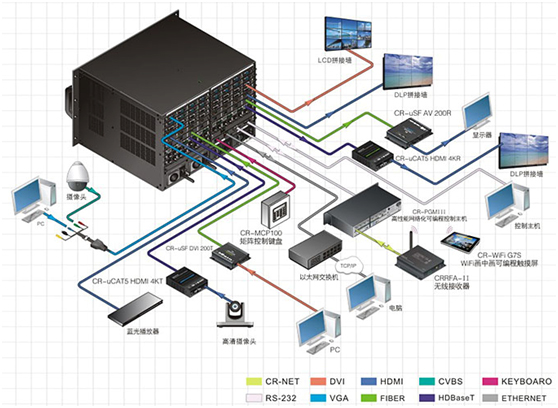

系统连接图：
